五轴虎钳
|
型号 MODEL |
A | B | C | D | E | F | G | H | I | J | 重量/N.W. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TMV-75 | 80 | 70 | 30 | 5 | 15 | 15 | 120 | 50 | 80 | 75 | 8 |
| TMV-100 | 105 | 95 | 40 | 5 | 20 | 25 | 160 | 70 | 115 | 100 | 15 |
| TMV-130 | 135 | 125 | 50 | 5 | 20 | 25 | 210 | 80 | 125 | 130 | 34 |
| TMV-160 | 165 | 155 | 60 | 5 | 25 | 25 | 250 | 90 | 140 | 160 | 49 |
底盘
|
型号 MODEL |
A | B | C | D | E | 重量/N.W. |
|---|---|---|---|---|---|---|
| TMV-102 | 159 | 22 | 130 | 130 | M10 | 3.5 |
| TMV-132 | 209 | 22 | 160 | 160 | M12 | 6.5 |
| TMV-162 | 249 | 22 | 200 | 200 | M12 | 9 |
高钳口
|
型号 MODEL |
A | B | C | D | E |
|---|---|---|---|---|---|
| TMV-75-J6H | 75 | 35 | 30 | 12 | 15 |
| TMV-100-J6H | 99 | 56 | 40 | 28 | 20 |
| TMV-130-J6H | 130 | 75 | 45 | 37 | 22 |
| TMV-160-J6H | 160 | 85 | 45 | 42 | 22 |
低钳口
|
型号 MODEL |
A | B | C | D | E |
|---|---|---|---|---|---|
| TMV-75-J6 | 75 | 25 | 15 | 5 | 5 |
| TMV-100-J6 | 99 | 33 | 15 | 5 | 5 |
| TMV-130-J6 | 130 | 40 | 25 | 5 | 5 |
| TMV-160-J6 | 160 | 45 | 25 | 5 | 5 |
齿式钳口
|
型号 MODEL |
A | B | C | D | E |
|---|---|---|---|---|---|
| TMV-75-J9 | 75 | 25 | 15 | 3 | 3 |
| TMV-100-J9 | 99 | 33 | 15 | 3 | 3 |
| TMV-130-J9 | 130 | 40 | 25 | 3 | 3 |
| TMV-160-J9 | 160 | 45 | 25 | 3 | 3 |

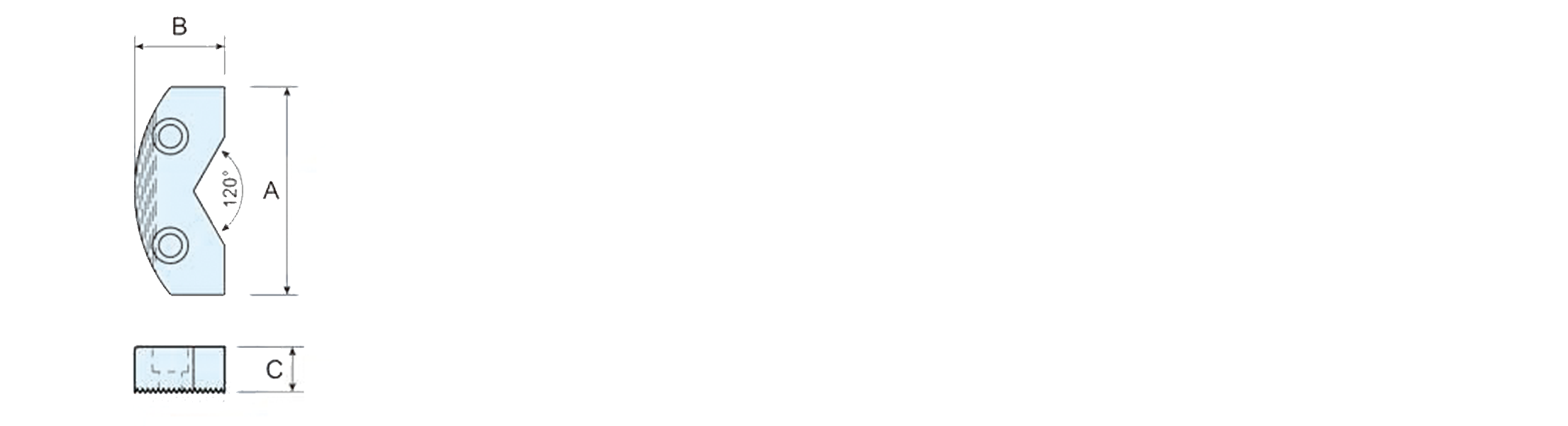

V型钳口
|
型号 MODEL |
A | B | C |
|---|---|---|---|
| TMV-75-J3 | 75 | 30 | 15 |
| TMV-100-J3 | 99 | 38 | 15 |
| TMV-130-J3 | 130 | 45 | 25 |
| TMV-160-J3 | 160 | 50 | 25 |

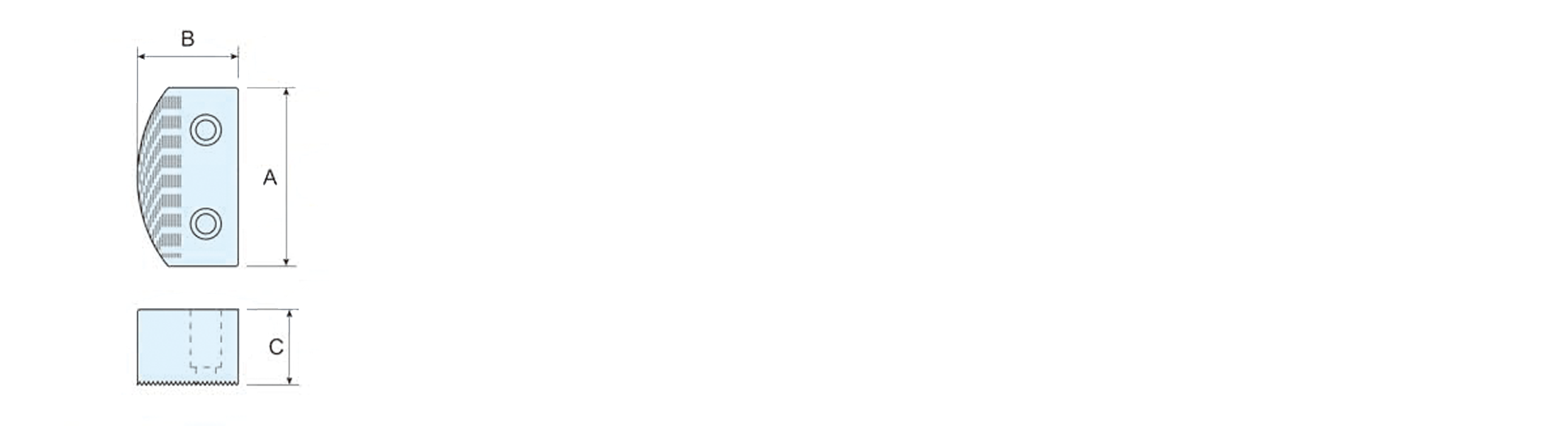

软质钳口
|
型号 MODEL |
A | B | C |
|---|---|---|---|
| TMV-75-J1 | 75 | 30 | 30 |
| TMV-100-J1 | 99 | 56 | 40 |
| TMV-130-J1 | 130 | 75 | 45 |
| TMV-160-J1 | 160 | 85 | 45 |

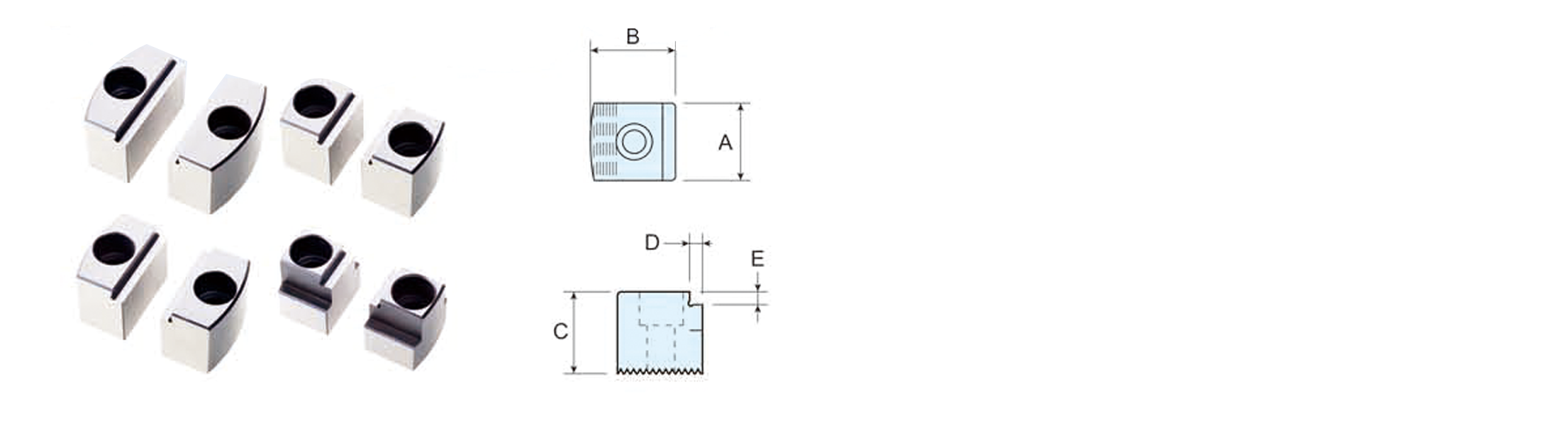

微型钳口
|
型号 MODEL |
A | B | C | D | E |
|---|---|---|---|---|---|
| TMV-75-J6-20 | 20 | 25 | 30 | 5 | 5 |
| TMV-75-J6-30 | 30 | 25 | 30 | 5 | 5 |
| TMV-75-J6-40 | 40 | 25 | 30 | 5 | 5 |
| TMV-75-J6-50 | 50 | 25 | 30 | 5 | 5 |
