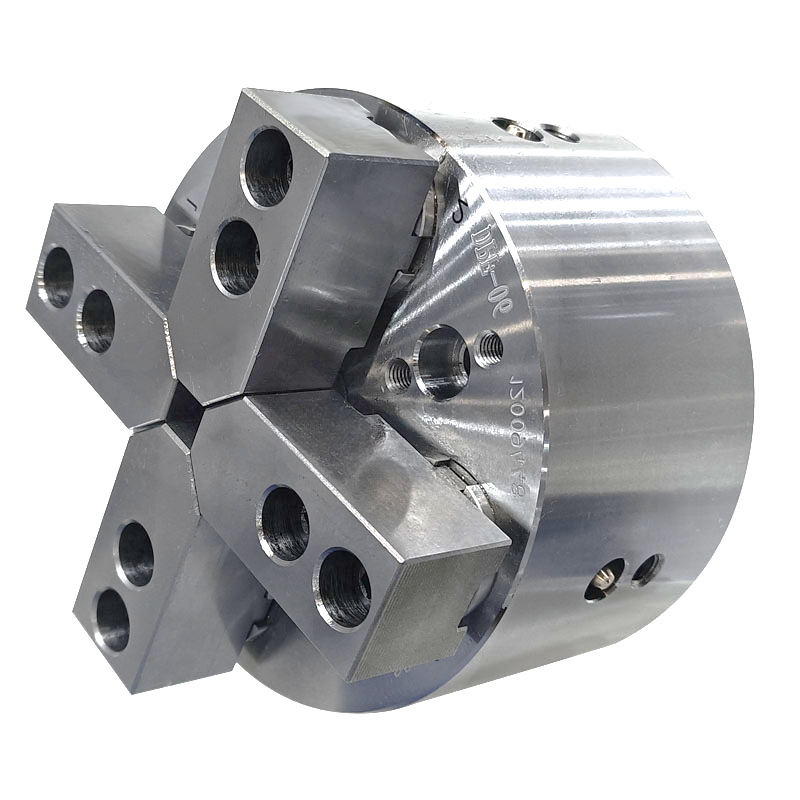

单位：mm
|
型号 Model |
楔心行程 Plunger stroke (mm) |
爪行程(直径) Jaw stroke(mm) |
夹紧范围 Gripping range (mm) |
许用推拉力 Max.Pull force KN(kgf) |
最大夹紧力 Max. Gripping force KN(kgf) |
|---|---|---|---|---|---|
|
DPF-06A5 |
15 |
7.8 |
22-165 |
9(910) |
25(2250) |
|
DPF-08A6 |
15 |
8 |
28-210 |
16(1630) |
45(4590) |
| DPF-10A8 | 16 | 11.6 | 32-254 | 45(4540) | 75(7560) |
| DPF-12A8 | 15 | 8 | 50-304 | 45(4540) | 75(7560) |
|
型号 Model |
极限转速 Max. Speed (r/min) |
惯量 Moment of inertial (kg.m²) |
重量 Weight (kg) |
适用油缸 Matching cylinder |
最大使用压力 Max. pressure MPa (kgf/cm²) |
|---|---|---|---|---|---|
|
DPF-06A5 |
3500 |
0.05 |
15 |
SLA-100 |
2.5(25) |
|
DPF-08A6 |
3000 |
0.15 |
26 |
SLA-125 |
2.2(22) |
|
DPF-10A8 |
2500 | 0.37 | 46 | SLA-150 | 3.1(31) |
| DPF-12A8 | 2000 | 0.79 | 75 | SLA-150 | 2.8(28) |
|
型号 Model |
A |
B |
C(h6) |
D |
D1 |
E | E1 | F | G max | G min | H |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
DPF-06A5 |
165 |
85 |
140 |
104.8 |
82.56 |
5 | 15 | 35 | 29.8 | 14.8 | 35 |
|
DPF-08A6 |
210 |
100 |
170 |
133.4 |
106.38 |
5 | 17 | 45 | 45 | 30 | 40 |
|
DPF-10A8 |
254 | 110 | 220 | 171.4 | 139.72 | 5 | 18 | 75 | 30 | 14 | 46 |
| DPF-12A8 | 304 | 125 | 220 | 171.4 | 139.72 | 5 | 18 | 90 | 31 | 16 | 48 |
|
型号 Model |
J |
J1 |
L max |
L min |
L1 |
M | M1 | N | P | R | S |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
DPF-06A5 |
32 |
13 |
22.92 |
8.02 |
13 |
M16 | 4-M10 | 73 | 23 | 35 | 35 |
|
DPF-08A6 |
37 |
16 |
19.6 |
4.6 |
16 |
M20 | 4-M12 | 82 | 26 | 40 | 40 |
|
DPF-10A8 |
50 | - | 24 | 8 | 24 | M24 | 4-M16 | 100 | 32 | 46 | 50 |
| DPF-12A8 | 53 | 15 | 19 | 4 | 24 | M27 | 4-M16 | 120 | 36 | 51 | 60 |
